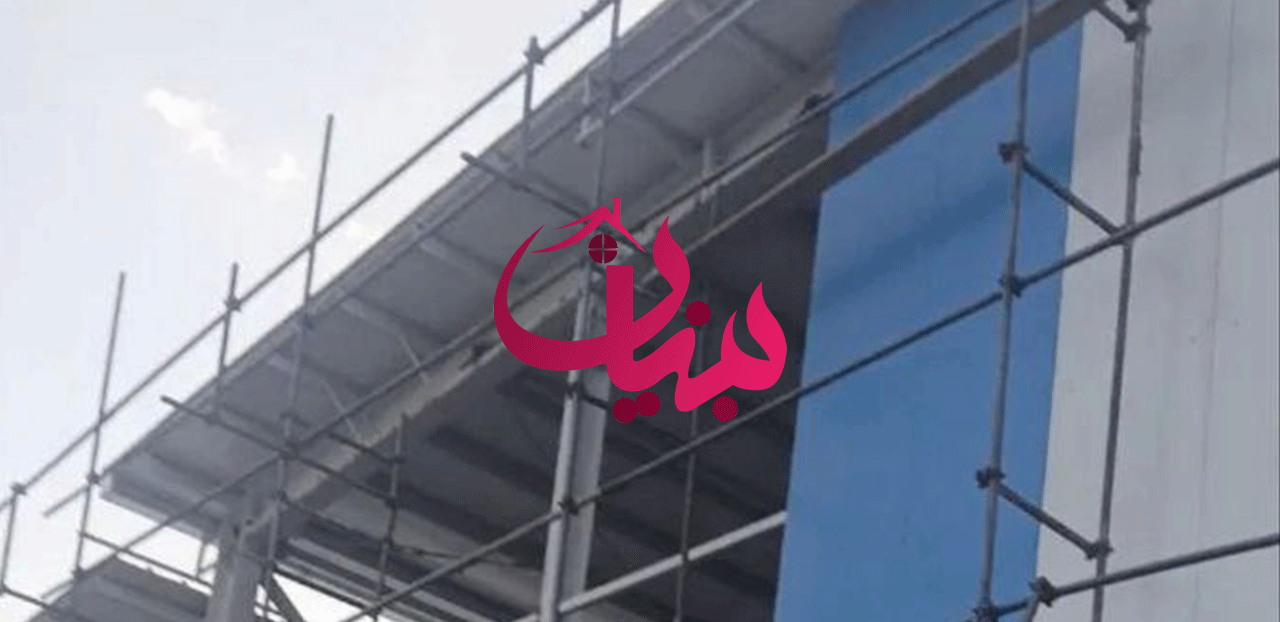

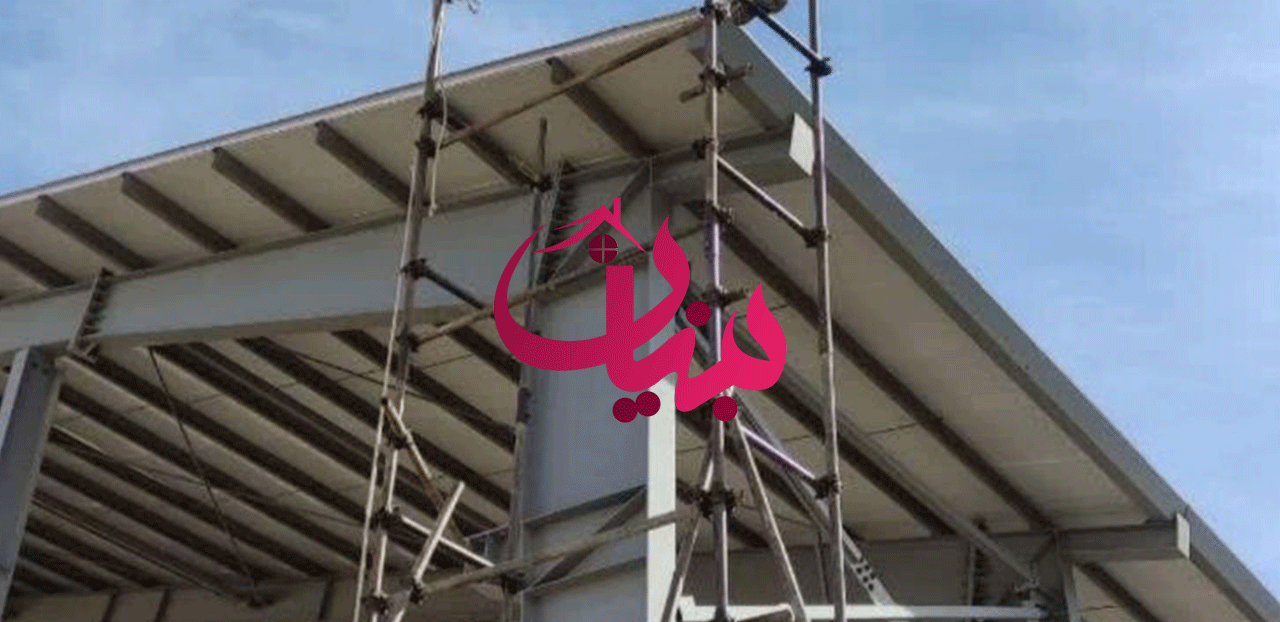

اجرا و نصب ساندویچ پانل سقفی

سقف، به عنوان یکی از مهم‌ترین بخش‌های هر سازه، نقش حیاتی در ایمنی، پایداری و بهره‌وری انرژی ساختمان ایفا می‌کند. با پیشرفت تکنولوژی و نیاز روزافزون به بهینه‌سازی مصرف انرژی و افزایش سرعت ساخت، مصالح نوین ساختمانی جایگزین روش‌های سنتی شده‌اند. در این میان، ساندویچ پانل سقف به دلیل ویژگی‌های منحصربه‌فرد خود، به یکی از محبوب‌ترین انتخاب‌ها برای پوشش انواع سقف‌ها، از جمله سقف شیروانی، تبدیل شده است.

این سیستم پوششی، نه تنها عایق‌بندی بی‌نظیری را ارائه می‌دهد، بلکه در برابر رطوبت، خوردگی و سایر عوامل جوی نیز مقاومت بالایی دارد. استفاده از ساندویچ پانل در اجرای سقف شیروانی، علاوه بر افزایش سرعت نصب، موجب کاهش هزینه‌های نگهداری در بلندمدت نیز می‌شود. بنیان سقف با سال‌ها تجربه در این صنعت، با ارائه راهکارهای تخصصی و با کیفیت، به شما در انتخاب و اجرای بهترین سازه ساندویچ پانل کمک می‌کند.

ساندویچ پانل سقفی چیست؟ ساختاری مهندسی‌شده برای دوام

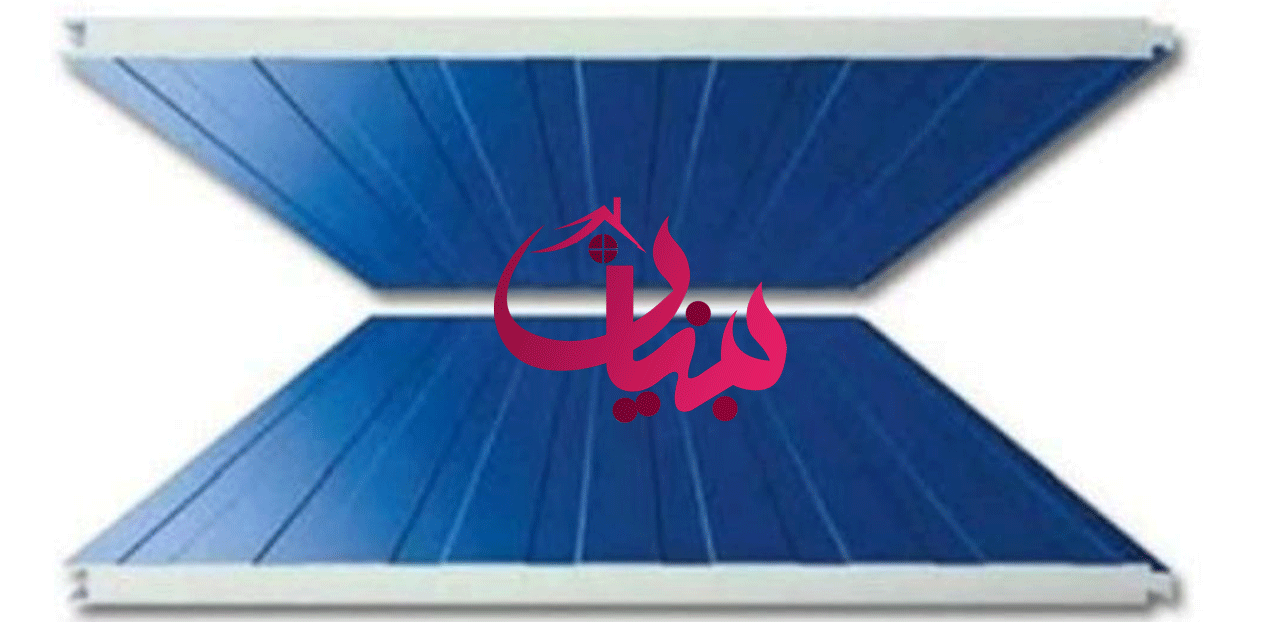

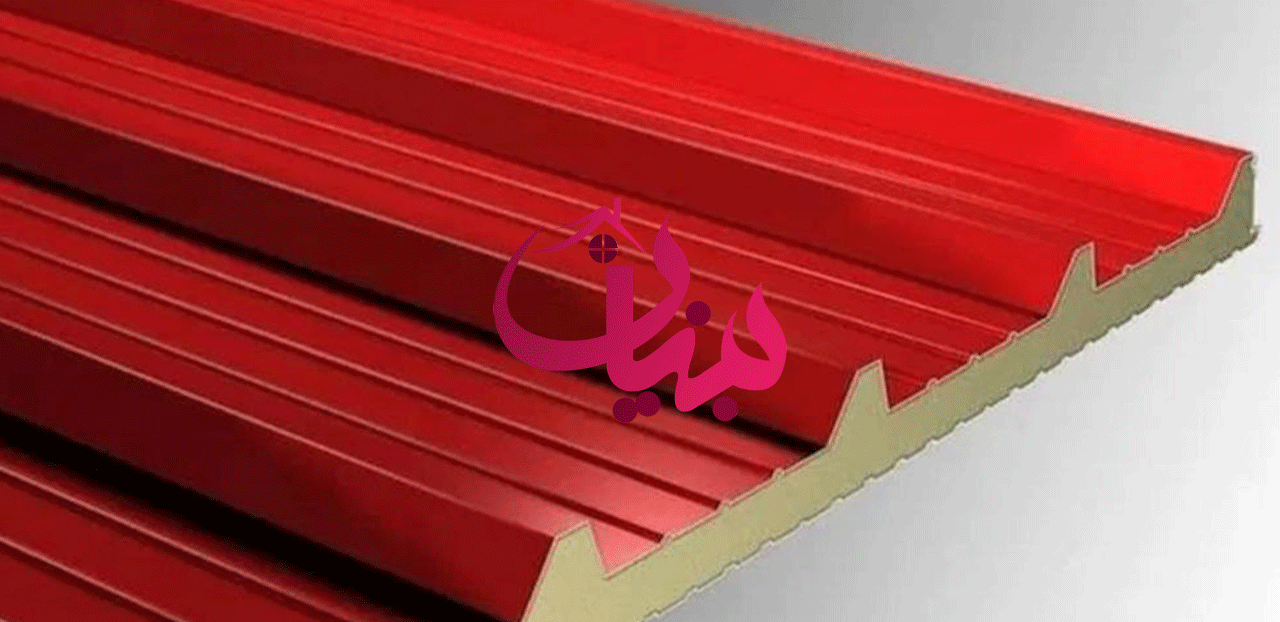

ساندویچ پانل سقفی، یک ساختار کامپوزیتی چندلایه است که از دو لایه ورق سخت در بیرون و یک هسته عایق میانی تشکیل شده است. این پانل‌ها در کارخانه‌های پیشرفته با فرآیندهای دقیق تولید می‌شوند تا خواص مکانیکی و عایق‌بندی بهینه را فراهم کنند. طراحی خاص این پانل‌ها، به ویژه در بخش اورلپ و گام‌های ذوزنقه‌ای، به گونه‌ای است که آب باران را به سمت ناودانی هدایت کرده و از نفوذ رطوبت به داخل سازه جلوگیری می‌کند.

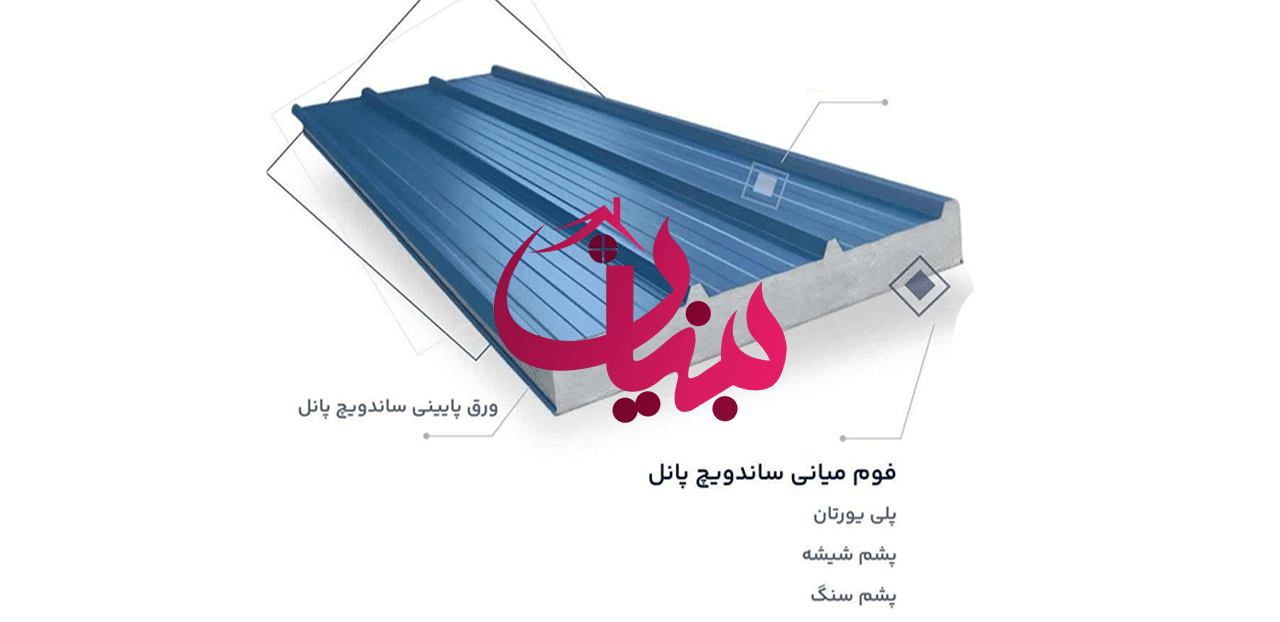

اجزای تشکیل‌دهنده ساندویچ پانل سقف

هر پانل ساندویچی سقفی از سه جزء اصلی تشکیل شده که هر کدام وظیفه خاصی را بر عهده دارند:

• لایه رویی (Upper Sheet): این لایه خارجی‌ترین بخش پانل است که در معرض مستقیم عوامل جوی قرار می‌گیرد. معمولاً از ورق‌های فلزی مانند گالوانیزه، آلوزینک یا آلومینیوم ساخته می‌شود که در برابر خوردگی، زنگ‌زدگی و اشعه UV مقاوم هستند. طرح‌های مختلفی مانند ذوزنقه‌ای (گام‌دار)، شادولاین و طرح سفال برای این لایه وجود دارد.
• لایه هسته میانی (Core Insulation): این لایه اصلی‌ترین بخش عایق‌بندی پانل را تشکیل می‌دهد و بین دو ورق قرار می‌گیرد. فوم‌های مختلفی مانند پلی یورتان (PUR/PIR)، پلی استایرن (EPS)، پشم سنگ یا پشم شیشه برای این منظور استفاده می‌شوند که هر کدام خواص عایق حرارتی، صوتی و مقاومت در برابر آتش متفاوتی دارند.
• لایه زیرین (Lower Sheet): این لایه داخلی‌ترین بخش پانل است که رو به داخل سازه قرار می‌گیرد. می‌تواند از همان جنس لایه رویی باشد یا از مواد سبک‌تر مانند فویل آلومینیومی، کاغذ کرافت یا نایلون استفاده شود. هدف اصلی آن محافظت از هسته عایق و ایجاد یک سطح داخلی زیبا و مقاوم است.

تفاوت اصلی ساندویچ پانل سقفی و دیواری در طراحی گام‌ها و نحوه اورلپ آن‌ها است. پانل‌های سقفی معمولاً دارای گام‌های ذوزنقه‌ای (۳ گام یا ۵ گام) هستند که برای هدایت آب و مقاومت بیشتر در برابر برف و باران طراحی شده‌اند، در حالی که پانل‌های دیواری اغلب صاف یا با شیارهای کم‌عمق هستند.

انواع ساندویچ پانل سقفی: انتخاب هوشمندانه برای هر پروژه

تنوع در پانل های سقفی امکان انتخاب بهترین گزینه را بر اساس نیازهای خاص هر پروژه فراهم می‌کند. این پانل‌ها بر اساس جنس ورق، نوع هسته عایق و طرح ظاهری به دسته‌های مختلفی تقسیم می‌شوند.

3.1. بر اساس جنس ورق رویی و زیرین

جنس ورق‌های پوشاننده پانل، نقش مهمی در دوام، مقاومت و زیبایی ظاهری سقف ساندویچ پانل دارد:

• ساندویچ پانل سقفی با ورق گالوانیزه: این ورق از فولاد با پوشش روی ساخته شده و مقاومت بسیار بالایی در برابر خوردگی و زنگ‌زدگی دارد. برای اکثر شرایط آب و هوایی مناسب است و گزینه‌ای اقتصادی و بادوام محسوب می‌شود.
• ساندویچ پانل سقفی با ورق آلوزینک: ترکیبی از آلومینیوم، روی و سیلیکون است که مقاومت فوق‌العاده‌ای در برابر خوردگی، به خصوص در محیط‌های مرطوب و دریایی، از خود نشان می‌دهد. طول عمر بالایی دارد و ظاهر براق آن زیبایی خاصی به سقف می‌بخشد.
• ساندویچ پانل سقفی با ورق آلومینیوم: بسیار سبک، انعطاف‌پذیر و مقاوم در برابر خوردگی است. برای سازه‌هایی که کاهش وزن اهمیت دارد و یا در معرض مواد شیمیایی خاص قرار دارند، گزینه مناسبی است.
• ساندویچ پانل سقفی با ورق استیل: در محیط‌های خاص و بهداشتی مانند صنایع غذایی و دارویی یا مکان‌هایی که نیاز به مقاومت بالا در برابر دماهای بسیار بالا یا پایین دارند، استفاده می‌شود.
• ساندویچ پانل سقفی با روکش فویل (کرافت/نایلون): این نوع پانل‌ها معمولاً برای سقف‌هایی که یک‌رو ورق هستند و یا نیاز به عایق‌بندی اضافی از سمت داخل دارند، به کار می‌روند. روکش فویل یا نایلون به محافظت از هسته عایق کمک می‌کند.
• ساندویچ پانل سقفی با روکش PVC: مناسب برای محیط‌هایی با رطوبت بالا، محیط‌های اسیدی یا بازی، مانند کارخانجات مواد شیمیایی یا استخرها که نیاز به مقاومت شیمیایی ویژه دارند.

3.2. بر اساس نوع فوم یا هسته میانی (عایق)

نوع فوم میانی، تعیین‌کننده اصلی خواص عایق‌بندی و مقاومت در برابر آتش سازه ساندویچ پانل است:

• ساندویچ پانل پلی یورتان (PUR/PIR): به دلیل ضریب انتقال حرارت بسیار پایین، بهترین عملکرد را در عایق‌بندی حرارتی دارد. فوم PIR نسخه بهبود یافته PUR است که مقاومت بالاتری در برابر آتش‌سوزی از خود نشان می‌دهد (کلاس B1 یا B2). دانسیته بالای این فوم، آن را به گزینه‌ای عالی برای سردخانه‌ها و مناطق با اختلاف دمای زیاد تبدیل کرده است.
• ساندویچ پانل پلی استایرن (EPS): گزینه‌ای مقرون‌به‌صرفه با وزن سبک و عایق حرارتی متوسط است. برای سازه‌هایی با بودجه محدود و نیازهای عایق‌بندی عمومی‌تر مناسب است.
• ساندویچ پانل پشم سنگ (Rockwool): عایق صوتی و حرارتی بسیار عالی و مقاومتی فوق‌العاده در برابر آتش‌سوزی دارد. در پروژه‌های صنعتی و مکان‌هایی که ایمنی در برابر آتش اولویت دارد، بسیار کاربردی است.
• ساندویچ پانل پشم شیشه (Glasswool): عایق صوتی و حرارتی خوبی ارائه می‌دهد و وزن سبکی دارد.
• ساندویچ پانل فوم XPS (پلی استایرن اکسترود شده): مقاومت بالایی در برابر رطوبت دارد و برای کاربردهایی مانند کف سردخانه‌ها و یا محیط‌های مرطوب که پایداری ابعادی مهم است، مناسب است.

3.3. بر اساس طرح و فرم ورق (ویژگی‌های بصری و کاربردی)

طرح ورق رویی علاوه بر زیبایی، در کارایی سقف پانلی نیز تأثیرگذار است:

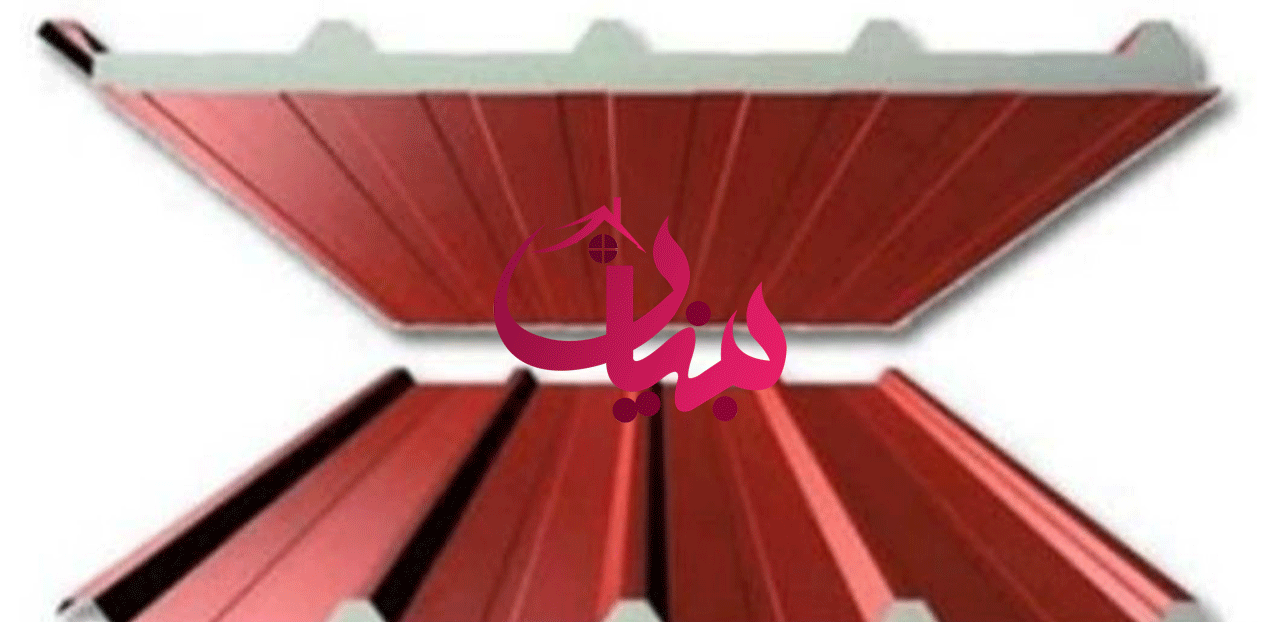

• ساندویچ پانل سقفی با طرح ذوزنقه‌ای (گام‌دار): رایج‌ترین نوع، با گام‌های مشخص (مانند 3 گام یا 5 گام سینوسی) که باعث استحکام بیشتر و هدایت موثر آب می‌شود.
• ساندویچ پانل سقفی با طرح شادولاین: این طرح با خطوط منظم و مدرن، زیبایی بصری خاصی به سازه می‌بخشد و برای سقف‌هایی که نما اهمیت دارد، گزینه مناسبی است.
• ساندویچ پانل سقفی با طرح آردواز: مخصوص سقف‌های شیب‌دار با ظاهری سنتی و کلاسیک، که حس ویژه‌ای به ساختمان می‌بخشد.
• ساندویچ پانل سقفی پیچ مخفی (Hidden Fixing): در این نوع، پیچ‌های اتصال پانل‌ها زیر لبه پانل بعدی پنهان می‌شوند که علاوه بر زیبایی، آب‌بندی سقف را نیز بهبود می‌بخشد و از ورود آب از محل پیچ‌ها جلوگیری می‌کند. این نوع سقف پانلی برای سازه‌هایی که ظاهر یکدست و بدون درز اهمیت دارد، ایده‌آل است.

مشخصات فنی و استانداردهای ساندویچ پانل سقفی بنیان سقف

شناخت مشخصات فنی و رعایت استانداردها در انتخاب ساندویچ پانل سقف اهمیت بالایی دارد. بنیان سقف با تعهد به بالاترین استانداردها، محصولاتی با کیفیت و دوام بالا ارائه می‌دهد.

ابعاد استاندارد ساندویچ پانل سقفی

ساندویچ پانل سقفی معمولاً با عرض‌های مفید و غیرمفید مشخص تولید می‌شود. عرض مفید معمولاً ۱ متر و عرض غیرمفید حدود ۱.۰۸ متر است که ۸ سانتی‌متر اضافه برای همپوشانی و آب‌بندی در نظر گرفته می‌شود. طول پانل‌ها نیز بر اساس سفارش مشتری و نیاز پروژه، از ۱ تا ۱۴ متر متغیر است.

ضخامت‌های رایج و کاربردهای آن‌ها

ضخامت هسته عایق یکی از مهم‌ترین عوامل در تعیین میزان عایق‌بندی پانل است. ضخامت‌های رایج بین ۴ تا ۱۵ سانتی‌متر متغیر هستند:

• ۴ تا ۶ سانتی‌متر: برای سقف سوله‌های معمولی، ساختمان‌های اداری و تجاری که نیاز به عایق‌بندی متوسط دارند.
• ۸ تا ۱۰ سانتی‌متر: برای سردخانه‌های بالای صفر، مرغداری‌ها، دامداری‌ها و مکان‌هایی که نیاز به عایق‌بندی قوی‌تر دارند.
• ۱۲ تا ۱۵ سانتی‌متر: برای سردخانه‌های زیر صفر و محیط‌های بسیار سرد که حفظ دمای پایین حیاتی است.

دانسیته فوم و ضریب انتقال حرارت (K-Value)

دانسیته فوم (چگالی) مستقیماً بر کیفیت عایق‌بندی و استحکام پانل تأثیر می‌گذارد. هرچه دانسیته فوم بالاتر باشد، عایق‌بندی حرارتی و صوتی بهتری ایجاد می‌شود و مقاومت مکانیکی پانل نیز افزایش می‌یابد. ضریب انتقال حرارت (K-Value) نیز نشان‌دهنده میزان کارایی عایق است؛ هرچه این ضریب کمتر باشد، عایق عملکرد بهتری دارد. فوم پلی یورتان با دانسیته بالا، بهترین ضریب انتقال حرارت را داراست.

رنگ‌بندی و پوشش‌های محافظتی

ساندویچ پانل سقفی در طیف گسترده‌ای از رنگ‌ها تولید می‌شود تا با معماری و نمای کلی سازه هماهنگی داشته باشد. علاوه بر این، پوشش‌های محافظتی خاصی مانند رنگ‌های پلی‌استر کوره‌ای بر روی ورق‌ها اعمال می‌شود تا مقاومت آن‌ها در برابر اشعه UV، رطوبت و خراشیدگی افزایش یابد.

انتخاب صحیح ضخامت، نوع فوم و جنس ورق، اساسی‌ترین گام در دستیابی به عملکرد مطلوب و دوام طولانی‌مدت سقف ساندویچ پانل است.

در جدول زیر، خلاصه‌ای از مشخصات فنی استاندارد ساندویچ پانل سقفی ارائه شده است:

فرآیند تولید ساندویچ پانل سقف در بنیان سقف

تولید ساندویچ پانل سقف یک فرآیند پیچیده و دقیق است که به دو روش اصلی پیوسته و غیر پیوسته انجام می‌شود. بنیان سقف با بهره‌گیری از پیشرفته‌ترین تکنولوژی‌ها، محصولاتی با بالاترین کیفیت را تولید و عرضه می‌کند.

5.1. روش پیوسته (Continuous Production)

در این روش، تمامی مراحل تولید به صورت یکپارچه و اتوماتیک در یک خط تولید پیوسته انجام می‌شود. مواد اولیه (ورق‌های فلزی و مواد اولیه فوم) از یک سمت وارد دستگاه شده و پس از فرم‌دهی ورق، تزریق فوم، پخت و چسبندگی، محصول نهایی به صورت پانل‌های برش خورده با ابعاد دلخواه از سمت دیگر خارج می‌شود. مزایای این روش عبارتند از:

• کیفیت یکنواخت و استاندارد بالای محصولات.
• سرعت تولید بالا و کاهش زمان تحویل.
• حداقل دخالت انسانی و کاهش خطاهای احتمالی.
• چسبندگی بسیار قوی بین لایه‌ها و دوام بالا.

5.2. روش غیر پیوسته (Discontinuous Production)

در این روش، مراحل تولید به صورت مجزا و مرحله به مرحله انجام می‌گیرد. ابتدا ورق‌ها در ابعاد مورد نظر برش خورده، سپس در قالب‌های مخصوص قرار گرفته و فوم به صورت دستی یا نیمه‌اتوماتیک بین آن‌ها تزریق می‌شود. پس از پخت و خشک شدن فوم تحت فشار، پانل نهایی به دست می‌آید. این روش انعطاف‌پذیری بیشتری در تولید ابعاد و ضخامت‌های خاص دارد، اما کیفیت نهایی ممکن است نسبت به روش پیوسته متغیر باشد.

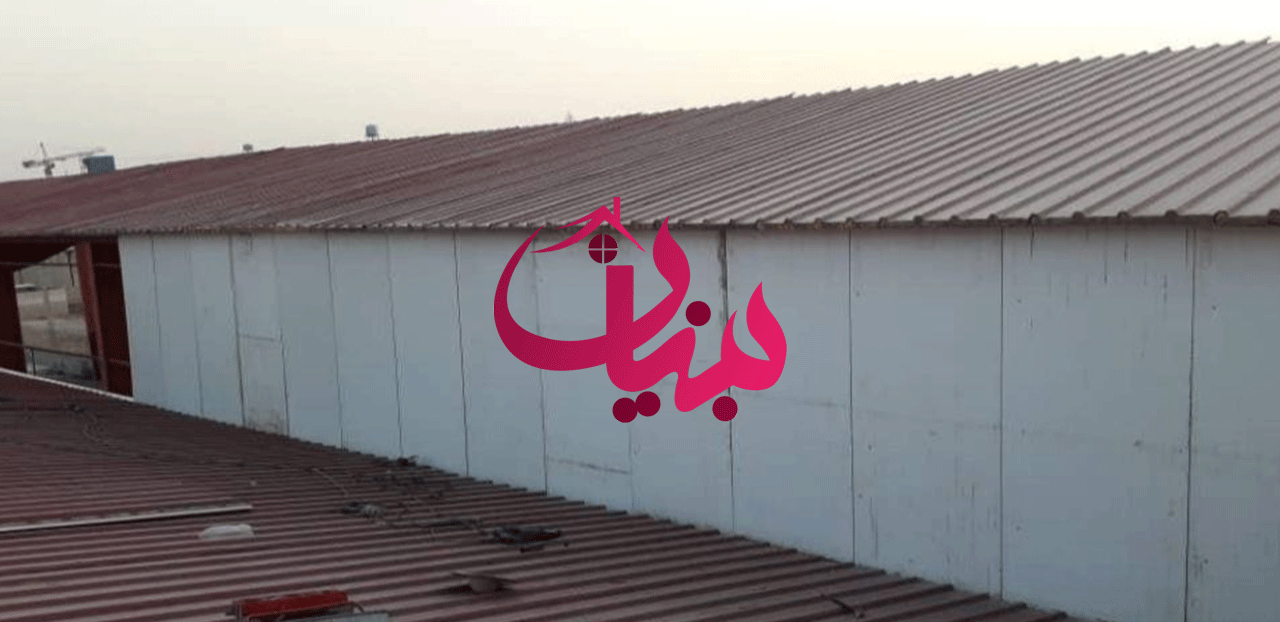

کاربردهای گسترده سازه ساندویچ پانل سقفی

قابلیت‌های منحصربه‌فرد ساندویچ پانل سقف باعث شده تا این محصول در طیف وسیعی از صنایع و ساختمان‌سازی مورد استفاده قرار گیرد. از پوشش سقف سوله‌ها گرفته تا ساخت فضاهای ایزوله، سازه ساندویچ پانل راه‌حلی ایده‌آل است.

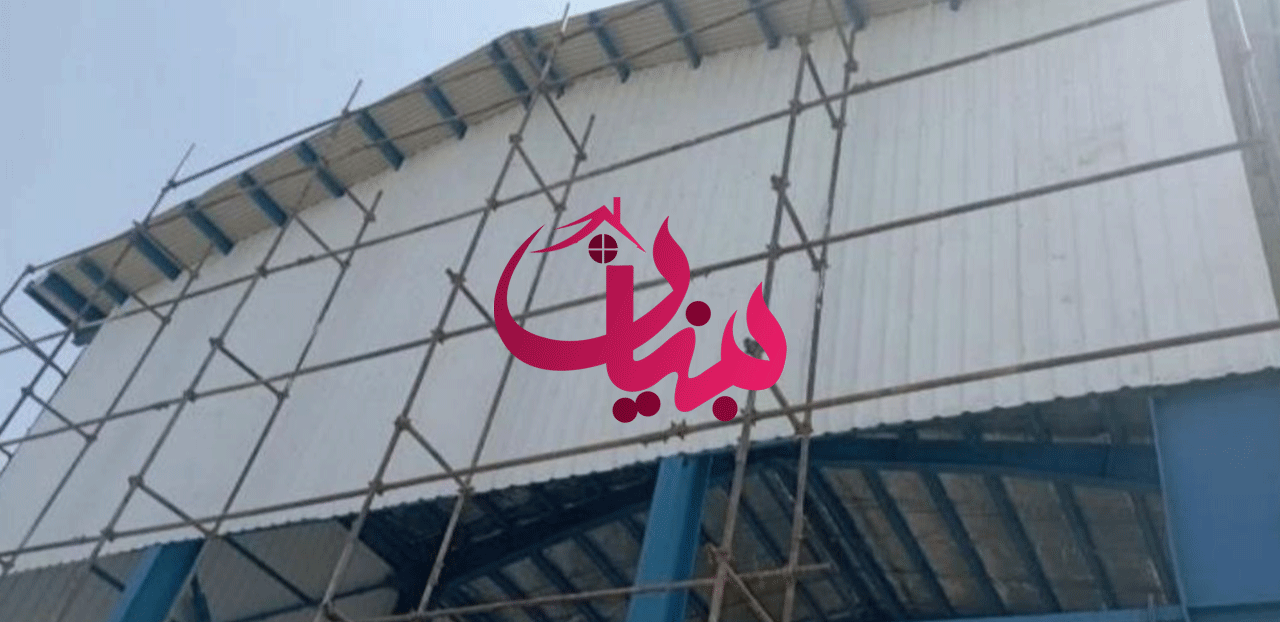

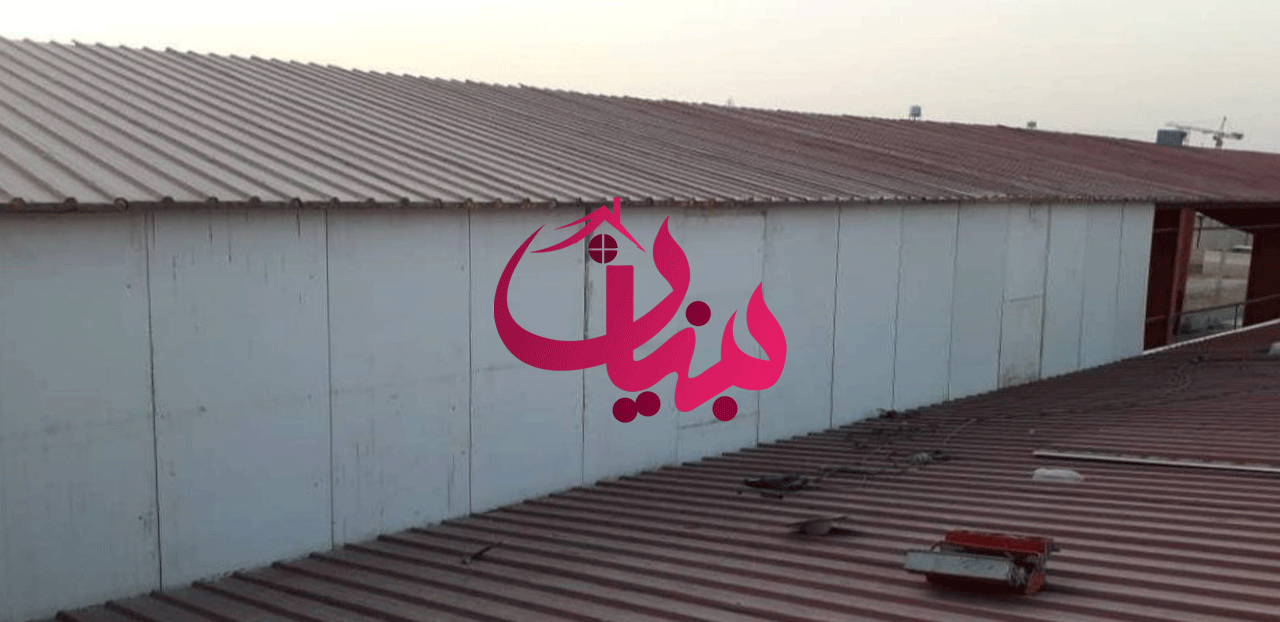

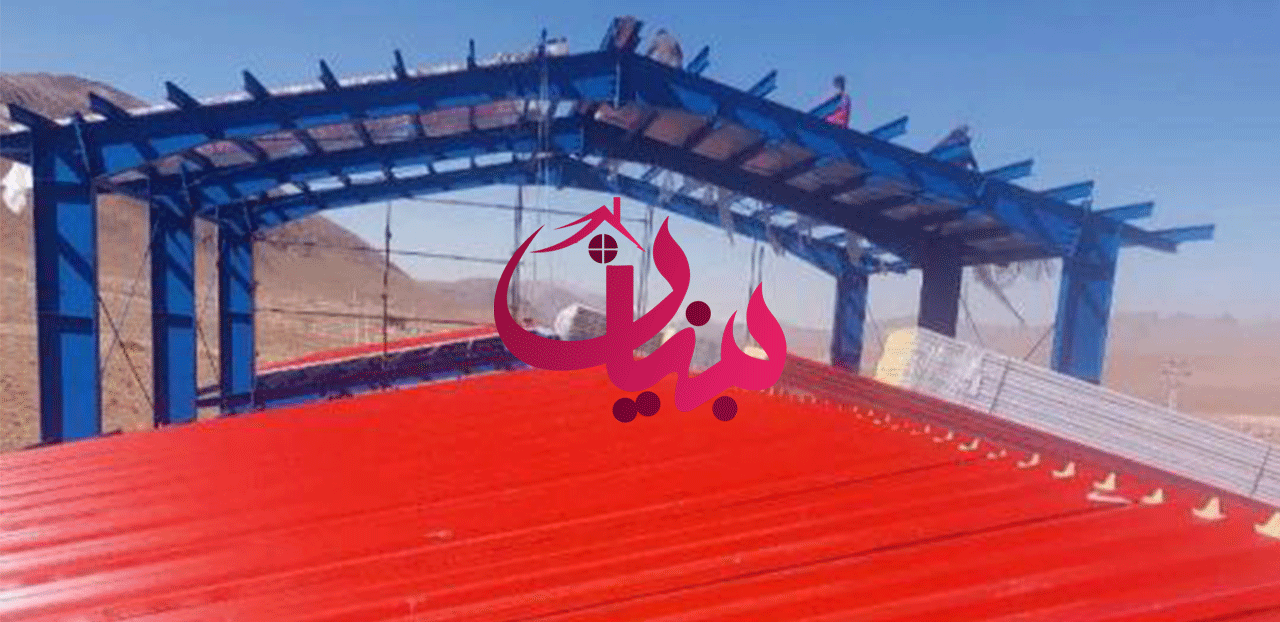

• سوله‌های صنعتی و کارخانجات: به دلیل سرعت نصب، عایق‌بندی عالی و مقاومت در برابر شرایط محیطی.
• سردخانه‌ها و انبارها: به ویژه سردخانه‌های بالای صفر و زیر صفر، به خاطر عایق حرارتی فوق‌العاده‌ای که مصرف انرژی را به شدت کاهش می‌دهد.
• مرغداری‌ها و دامداری‌ها: برای حفظ دمای مطلوب و بهداشتی محیط، و همچنین مقاومت در برابر رطوبت و مواد شیمیایی.
• سالن‌های ورزشی و استخرها: به دلیل عایق صوتی و حرارتی، و مقاومت در برابر رطوبت.
• ویلاهای پیش‌ساخته و کانکس‌ها: برای ساخت سریع، سبک و عایق‌بندی شده.
• بیمارستان‌های سیار و کمپ‌های اسکان موقت: به دلیل سرعت اجرا و قابلیت جابجایی.
• پوشش سقف ساختمان‌های تجاری و اداری: برای بهره‌وری انرژی و زیبایی.
• پروژه‌های عمرانی و تأسیسات خاص: مانند تصفیه‌خانه‌ها، ایستگاه‌های پمپاژ و سازه‌های نیازمند مقاومت شیمیایی.
